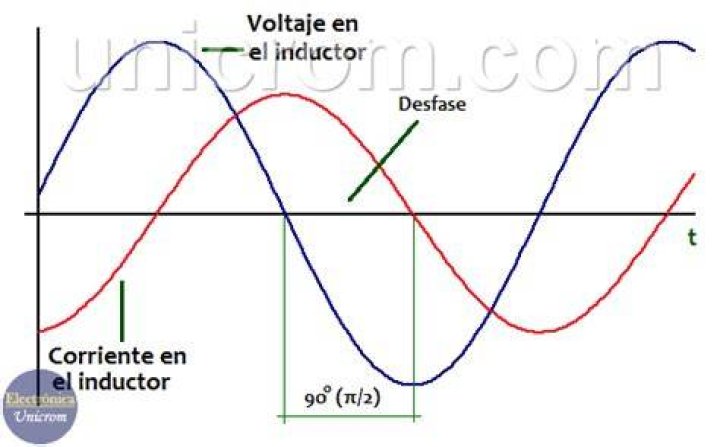

¿Cómo se comporta un inductor en un circuito de corriente alterna?
En corriente Alterna ¿Cómo es la fase de la tensión con respecto a la corriente? La inductancia es una medida de la capacidad que tiene una bobina para establecer un voltaje inducido a consecuencia de un cambio en su corriente, y que dicho voltaje inducido actúe en dirección opuesta al cambio de corriente.
¿Cómo se determina la inductancia de una bobina?
El Cálculo de la inductancia: La inductancia de una bobina con una sola capa bobinada al aire puede ser calculada aproximadamente con la fórmula simplificada siguiente: L (microH)=d². n²/18d+40 l siendo: L = inductancia (microhenrios); d = diámetro de la bobina (pulgadas);
¿Qué es inductancia y reactancia inductiva en un circuito de corriente alterna?
Inductancia y reactancia inductiva Se llama fuerza electromotriz o EMF. La capacidad de crear voltaje para el cambio en el flujo de corriente se llama inductancia. EMF ayuda al flujo de corriente en el circuito. Esta reacción se conoce como reactancia inductiva.
¿Cómo saber el valor del inductor?
Aunque, ¿cómo calcular el valor de un inductor? La fórmula que calcula la tensión del inductor es V= Ldi/dt, donde V es la tensión a través del inductor, L es la inductancia del inductor y di/dt es la derivada de la corriente que fluye a través del inductor.
¿Cómo se comporta el capacitor y la inductancia en corriente continua?
Los capacitores pueden conducir corriente continua durante sólo un instante (por lo cual podemos decir que los capacitores, para las señales continuas, es como un cortocircuito), aunque funcionan bien como conductores en circuitos de corriente alterna.
¿Cuáles son los efectos de colocar reactancias en un circuito eléctrico de corriente alterna?
La reactancia capacitiva (XC) es la propiedad que tiene un condensador para reducir la corriente en un circuito de CA. Cuando un condensador o condensador eléctrico se inserta en un circuito de corriente alterna, las placas se cargan y la corriente eléctrica disminuye a cero.
¿Cuál es la fórmula para hallar la resistencia de una bobina?
La resistencia que aparece al conectar una bobina y en corriente alterna (debida a la autoinducción) se llama Reactancia Inductiva, y se calcula de la siguiente forma: XL = L x (2 x pi x f) = Reactancia inductiva y se mide en ohmios.
¿Cómo se miden los Henrios de una bobina?
La fórmula a utilizar es la siguiente: L(uH) = (0.393a2n2)/(9a+10b), donde:
- n: es la cantidad de espiras (vueltas de alambre) del inductor.
- a: es el radio del inductor en centímetros.
- b: es la longitud del arrollado del inductor en centímetros.
¿Cuáles son las unidades de la reactancia inductiva y porqué?
Para una bobina o inductancia es denominada reactancia inductiva. La reactancia inductiva es Xl = (2π)(f)(L); donde “L” es la inductancia en henrios – “f” es la frecuencia (Hertz) – 2π es una constante – “XL” es la reactancia inductiva en Ohmios.
¿Que se opone a cualquier cambio de corriente en el circuito?
Inducción: es la propiedad de un circuito que hace que se oponga a cualquier cambio en la intensidad de la corriente. Supongamos un circuito aislado formado por una llave, una resistencia R y una fuente de tensión constante E. Esto se debe a La ley de la Inducción Electromagnética (Ley de Faraday).
¿Cuál es el voltaje de una bobina?
Los diseños modernos de bobinas producen pulsos de voltaje de hasta la cercanía de los 40.000 voltios, a partir de la alimentación de los 12 voltios suministrado por la batería. Algunos motores modernos, tienen bobinas de encendido múltiples, montadas directamente sobre las bujías.
¿Cómo se comportan las bobinas en corriente continua?
Las bobinas o solenoides almacenan energía en forma de campo magnético. Al conectar una corriente continua, la bobina retiene el paso de electrones hasta que se establece el campo magnético. Cuando se elimina la pila, la energía de este campo magnético continúa moviendo electrones, fenómeno llamado autoinducción.
